TDM、HID化

時々記事にしていた件のHID
ついに買ってしまった\(^o^)/
送料込み5100円は魅力的過ぎる・・・ 0一個足りないって絶対
安かろう何太郎というところだろうが、この製品の何が凄いって2個セットだっつうこと
壊れてもすぐ交換できるんさ


▲で、カウル剥き剥きの図
以前はインストパネルが外せなくて泣いていたが、
スクリーンを留めているビスの部分がグロメットになっている情報をキャッチした
し、知らなかった・・・orz
スクリーンを外したら、留めていたゴム部分を中側に押し込むだけの簡単なお仕事です
完全に落としきらなくても大丈夫で、
落とし込んでしまうと自分のようにカウル内を20分も捜索することになるので注意 ←バカ

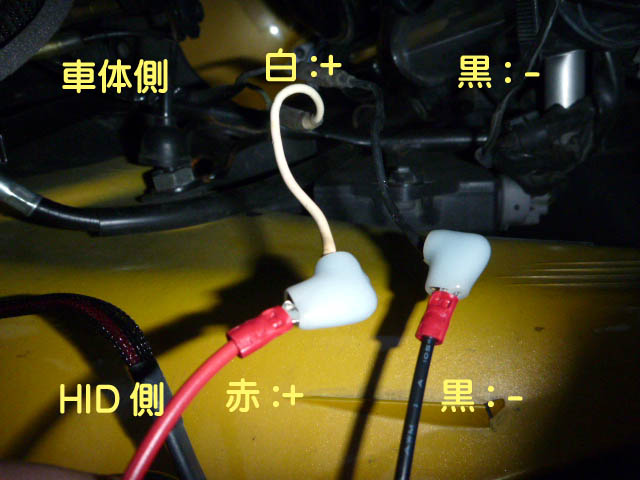

▲ 結線の手筈
Low側のランプの裏に刺さっているものを外してHIDに付ける
色はRN03J 5GG TDM850国内後期1型の場合である
4TX(国外)や5GG2(国内後期2型)、もちろん4EP(前期)などと違う場合が考えられるので注意
テスターなど当てよう
自分のように勘でやるとバーナーをだめにする可能性有、良い子は真似してはいけない

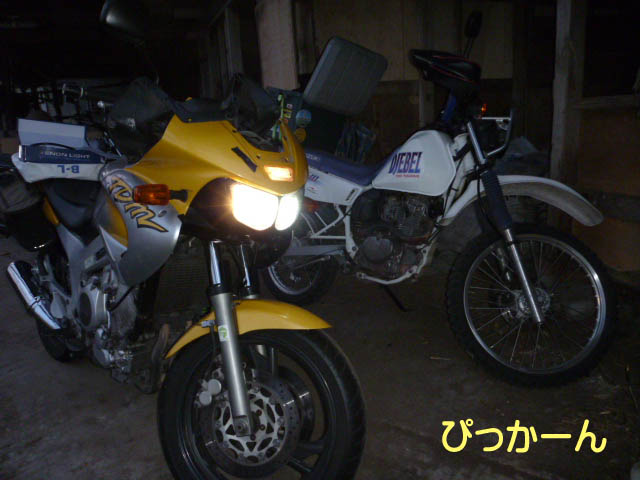

▲ ぴかーん

▲ 明るすぎんべー

光漏れや変な方向を向くようなこともなく、プロジェクターを通して大量の光が地面に注がれている
色味も真っ白でGood

▲ こりゃすげぇぞ・・・夜走りたいw
グロメット捜索に思いの外時間がかかり、日没サスペンテッドにより今日は乗れてない
バラストがでかくて(10*6*3cmくらい)一昔前のデジカメぐらいの大きさで、
これを仕舞うのはまた明日の仕事
またアップするとしよう


メモ
規格H1
色温度6000K
バラストに刺すカプラーは、バラストを表にしたとき、カプラーの+側(赤線)がになるように刺した
カプラーの留め具が上に来るようになると思われる、説明書の上の囲みと同様
