【自分メモ】DLのサイドパネルの外し方

HIDのリレー固定のために、試しに外したサイドパネル

意外に簡単に外れることが分かったので、メモメモっと

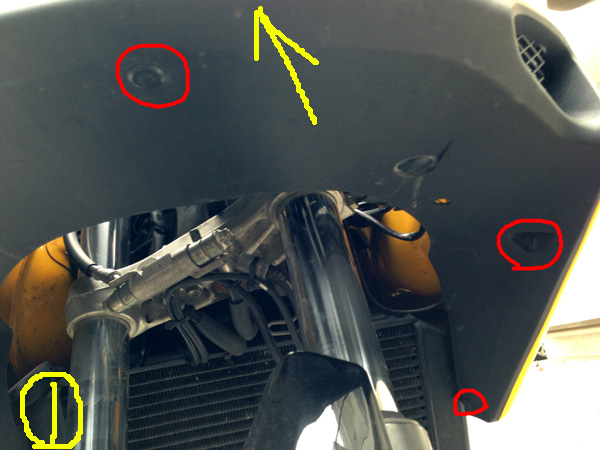

1.アッパーカウル底部



矢印の方向が進行方向の正中

赤丸印の3箇所のグロメットを外す

丸の付いていないグロメットは関係ない

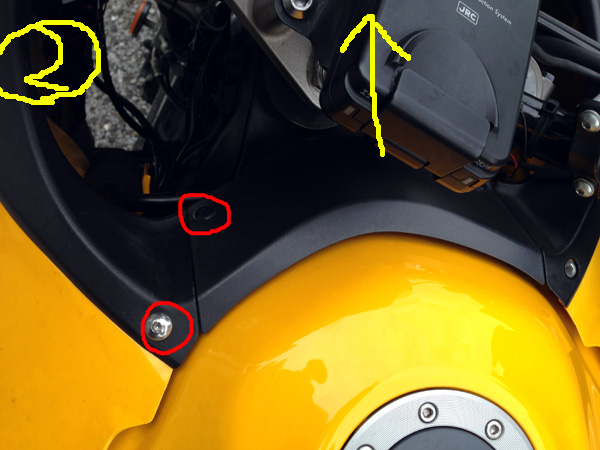

2.インパネタンク側



赤丸のボルトとグロメットを外す
グロメットは両側とも取ろう

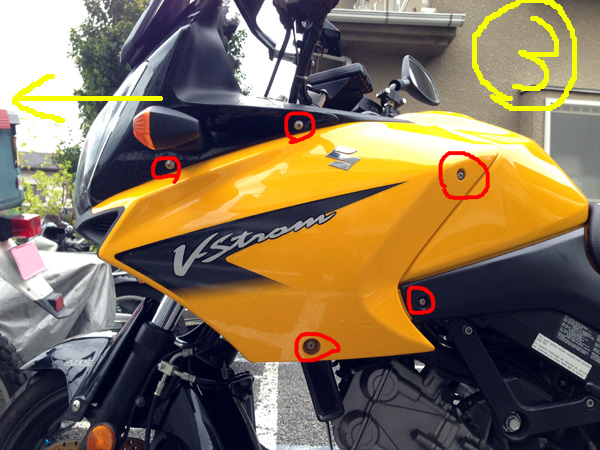

3.サイドパネル



赤丸を外す　全部同じボルト

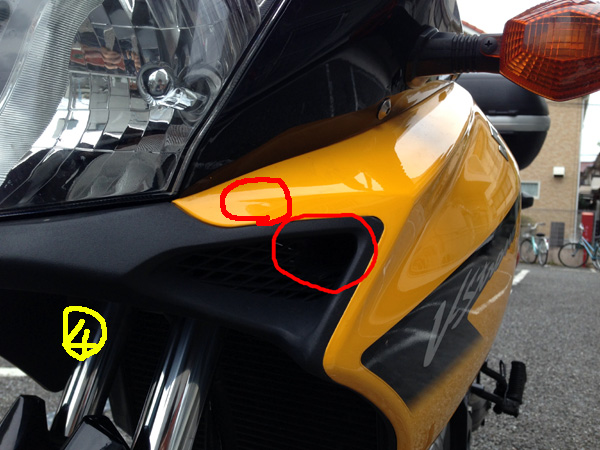

4.隠しネジ、内ネジ



赤丸部分のうち右側の部分は、

奥まったところに+ネジが仕込まれているので外す

ここまでやると、赤丸左側の内部がやはり+ネジで留まっているのが分かるので外す



ネジボルト類はこれで終わり

後は嵌め込みになっているので、方向に合わせて引き抜く



内ネジと隠しネジにはびっくりだ

まぁ、TDMに比べれば簡単なトラップなのでまだ親切

TDMの時はカウル内に普通にボルト留めの箇所があり、もちろん手が入らない場所

結局一回も外せなかった( ´ー`)ﾌｩｰ
